Un appartement, des plans à l’IFC et à Revit · 2/3

Après les visites et les variantes, j’ai demandé à Claude un IFC. Je l’ai examiné en visionneuse, puis ouvert dans Revit : une base pour poursuivre l’essai, avec une géométrie approximative et des informations à compléter.

Des images à une maquette de travail

Dans la première partie, je partais des plans et du descriptif d’un appartement pour en comprendre les volumes, comparer deux assistants et explorer des variantes. Un proche avait ensuite créé et modifié sa propre visite. J’ai voulu pousser l’exercice vers mon métier : récupérer une base de travail dans Revit.

J’ai demandé à Claude s’il pouvait produire un IFC, le format ouvert d’échange de maquettes numériques du bâtiment. Il m’a fourni un fichier IFC4 d’environ 87 Ko, généré par script avec IfcOpenShell. Je n’avais encore imposé ni exigences d’échange, ni géoréférencement, ni cahier des charges IFC.

Le fichier contient 15 murs, 10 ouvertures, 5 fenêtres, 5 portes, 9 espaces et 9 revêtements. Je l’ouvre dans une visionneuse. Les documents 2D ont permis d’obtenir des objets et leurs relations, au-delà d’une image ou d’un parcours animé.

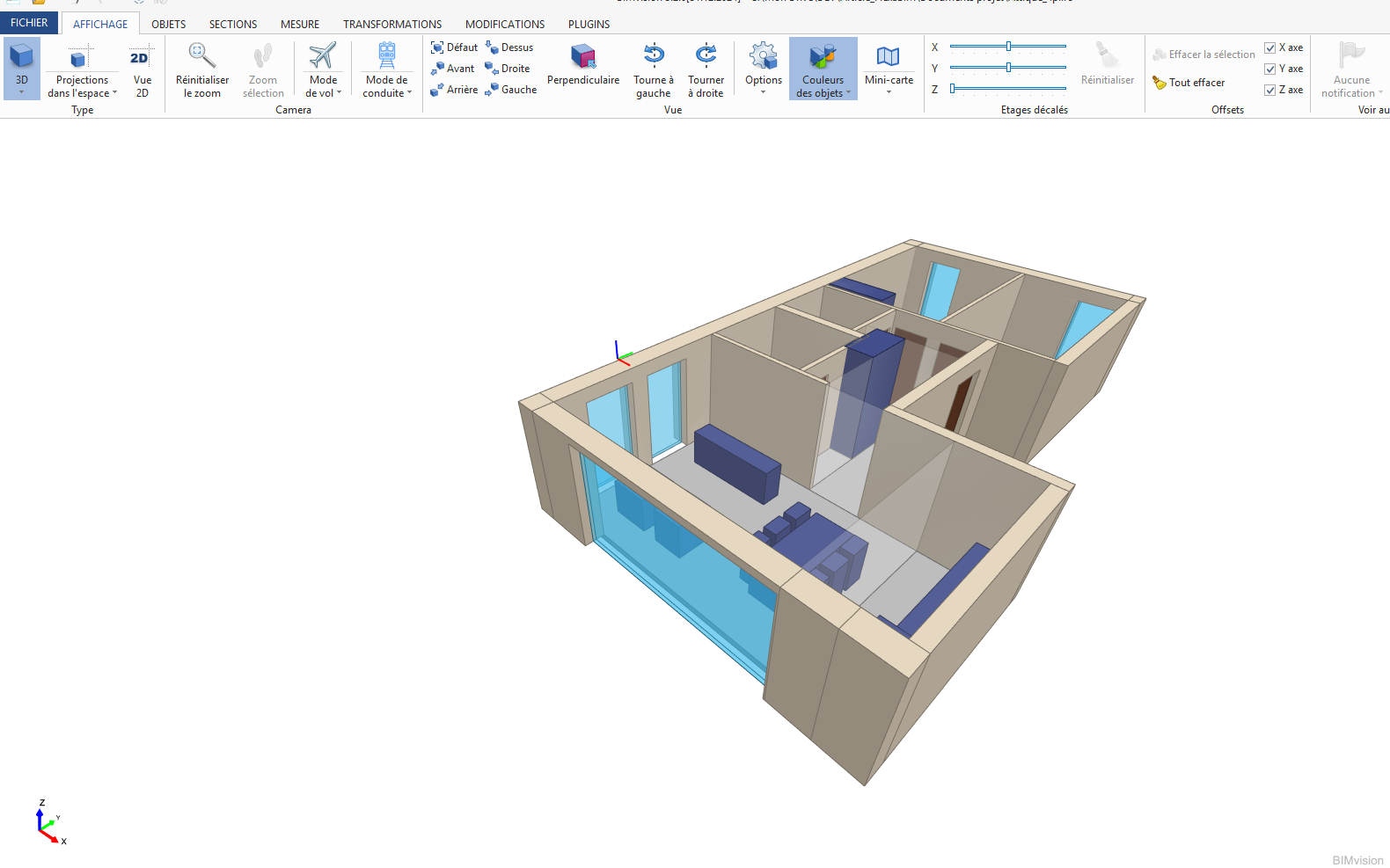

Le logement ouvert dans BIMvision, avec le ruban de commandes de la visionneuse visible. — Le fichier IFC ouvert dans BIMvision : le modèle et l’interface de la visionneuse.

Un fichier qui s’ouvre ne suffit pas à valider une maquette

J’ai demandé à Claude de critiquer son propre IFC selon 13 critères d’un échange de coordination. Son bilan : 2 conformes, 6 partiels, 4 manquants et 1 non conforme. Cette autoanalyse éclaire les manques ; elle ne constitue pas un contrôle indépendant.

Claude annonce une ouverture sans erreur et des ouvertures correctement liées aux murs. Mon observation révèle pourtant des dalles en plusieurs parties, avec des vides entre elles. La géométrie reste approximative : pouvoir ouvrir le fichier ne signifie pas qu’il représente fidèlement l’appartement.

Des valeurs connues du descriptif manquent dans les jeux de propriétés standards : coefficient thermique de la façade et des fenêtres, résistance au feu et isolation acoustique de la porte palière.

Il manque aussi les quantités de base, les objets types et la classification CFC, alors que les codes figuraient dans le descriptif. Le hall est découpé en trois espaces. Des références confidentielles sont également restées dans le fichier malgré la consigne d’anonymisation.

Ces défauts montrent où reprendre le travail. Avant un échange de coordination, il faut définir les informations attendues et contrôler le résultat dans un outil métier. Un IDS permet de formaliser ces exigences pour vérifier automatiquement les informations du modèle IFC. Il ne contrôle pas la géométrie.

Ouvrir l’IFC dans Revit

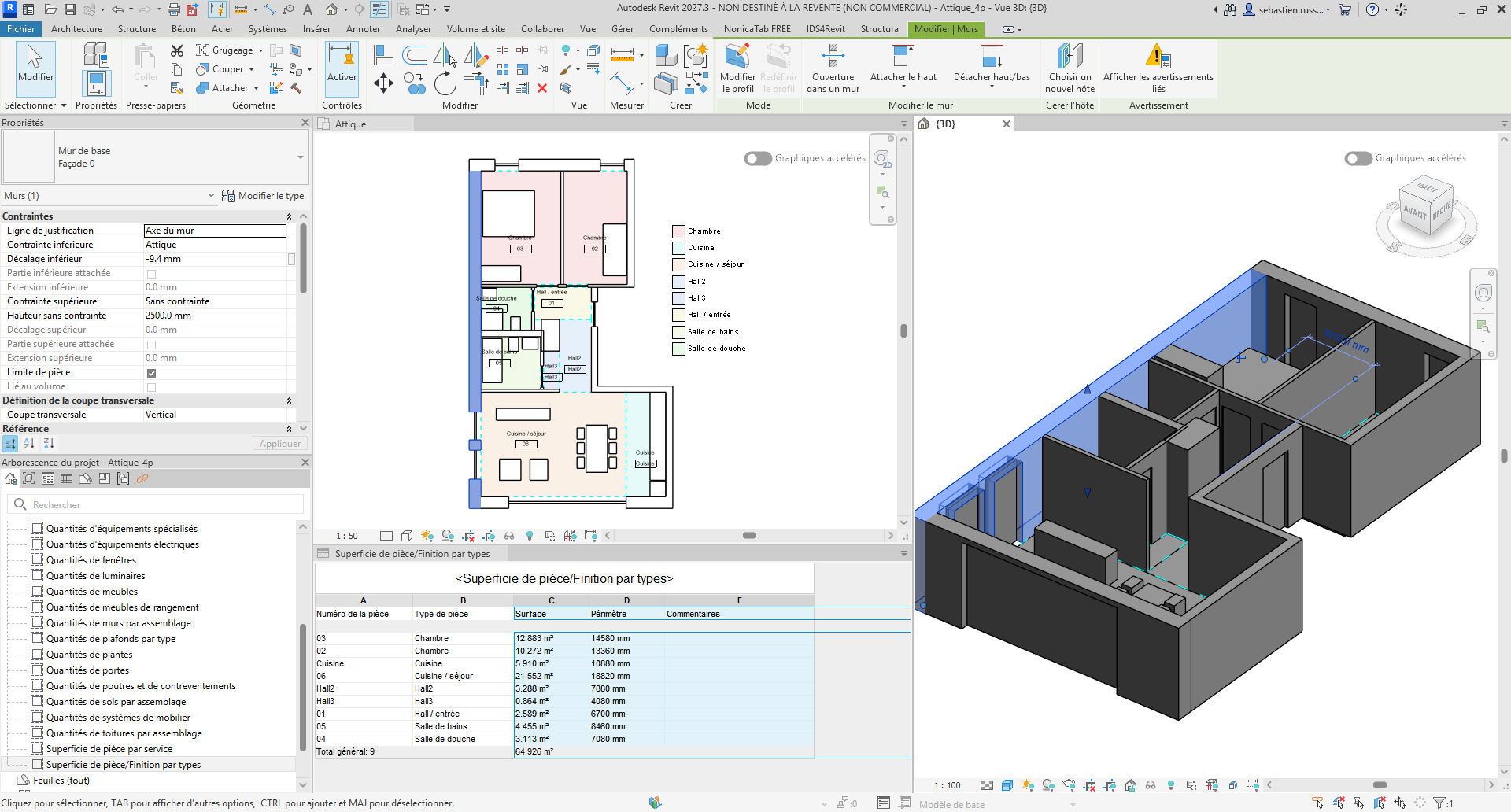

Après la visionneuse, je récupère cette base dans Revit avec « Ouvrir un IFC ». Je peux sélectionner une paroi comme « Mur de base » et consulter ses propriétés. Cela ne valide pas tous les objets, mais je dispose désormais d’une maquette dans mon environnement de travail, à partir des documents de départ.

Une base de travail dont il faut définir les exigences

Le passage dans Revit change la portée de l’essai : je peux examiner des objets et leurs propriétés dans mon outil métier. Les dalles fragmentées et les informations absentes montrent toutefois ce qu’il faut reprendre avant d’utiliser cette base en coordination.

Je ne présente pas ce modèle comme une maquette prête pour la coordination. Pour poursuivre sérieusement, je préciserais les objets attendus, leurs propriétés et les critères de contrôle, puis vérifierais le résultat dans un outil métier. Le professionnel garde un rôle décisif dans cette définition et cette validation.

La base est maintenant ouverte dans Revit. L’étape suivante consiste à lui confronter les règles d’un document : Autodesk Assistant, du document aux actions dans Revit · 3/3.

Sources et portée de cet essai

Le fichier et les captures proviennent de mes essais. Le bilan des 13 critères est l’autoanalyse de Claude ; les défauts géométriques décrits sont mon observation. Ces éléments ne constituent pas une validation indépendante du modèle.
